Unghiul fasciculului este un concept fundamental în domeniul sondelor cu ultrasunete, jucând un rol esențial în determinarea performanței și a adecvării acestora pentru diverse aplicații. În calitate de furnizor de încredere de sonde cu ultrasunete, înțelegem importanța unghiului fasciculului și modul în care acesta influențează procesul de testare cu ultrasunete. În acest blog, vom aprofunda ce este unghiul fasciculului, de ce este important și cum se leagă de gama noastră de sonde cu ultrasunete.
Care este unghiul fasciculului unei sonde cu ultrasunete?
Unghiul fasciculului unei sonde ultrasonice se referă la răspândirea unghiulară a fasciculului ultrasonic emis de elementul activ al sondei. Este de obicei măsurată în grade și reprezintă divergența undelor sonore pe măsură ce acestea se propagă printr-un material. În termeni mai simpli, unghiul fasciculului dictează cât de larg sau îngust va fi fasciculul ultrasonic pe măsură ce se deplasează în obiectul de testat.
Unghiul fasciculului este influențat de mai mulți factori, inclusiv frecvența undelor ultrasonice, dimensiunea elementului activ al sondei și tipul de traductor utilizat. Sondele cu frecvență mai înaltă produc în general unghiuri de fascicul mai înguste, în timp ce sondele cu frecvență mai joasă tind să aibă unghiuri de fascicul mai largi. În plus, dimensiunea elementului activ afectează, de asemenea, unghiul fasciculului, elementele mai mari rezultând de obicei în fascicule mai înguste.
De ce contează unghiul fasciculului?
Unghiul fasciculului unei sonde cu ultrasunete este un parametru critic care poate avea un impact semnificativ asupra acurateței și eficacității testării cu ultrasunete. Iată câteva motive cheie pentru care unghiul fasciculului contează:
- Detectarea defectelor: Unghiul fasciculului determină aria obiectului de testat pe care o poate acoperi fasciculul ultrasonic. Un unghi de fascicul mai larg permite o zonă de inspecție mai mare, ceea ce face mai ușor detectarea defectelor pe o regiune mai largă. În schimb, un unghi de fascicul mai îngust oferă o inspecție mai concentrată, ceea ce este ideal pentru detectarea defectelor mici sau distanțate.
- Adâncimea de penetrare: Unghiul fasciculului afectează și adâncimea de penetrare a undelor ultrasonice. Un unghi de fascicul mai larg răspândește energia undelor ultrasonice pe o zonă mai mare, rezultând o adâncime mai mică de penetrare. Pe de altă parte, un unghi de fascicul mai îngust concentrează energia, permițând o penetrare mai adâncă în obiectul de testat.
- Sensibilitate și rezoluție: Unghiul fasciculului poate influența sensibilitatea și rezoluția sistemului de testare cu ultrasunete. Un unghi de fascicul mai îngust oferă o sensibilitate mai mare și o rezoluție mai bună, permițând detectarea defectelor mai mici. Cu toate acestea, poate necesita și o poziționare mai precisă a sondei pentru a asigura o acoperire adecvată a zonei de testare.
Tipuri de unghiuri ale fasciculului în sondele cu ultrasunete
Există două tipuri principale de unghiuri ale fasciculului în sondele cu ultrasunete: unghiul fasciculului în câmp apropiat și unghiul fasciculului în câmp îndepărtat.
- Unghiul fasciculului în câmpul apropiat: Unghiul fasciculului în câmp apropiat, cunoscut și sub denumirea de zonă Fresnel, este regiunea apropiată de sondă în care fasciculul ultrasonic este relativ îngust și bine focalizat. În această regiune, diametrul fasciculului scade odată cu creșterea distanței față de sondă, atingând un minim la sfârșitul câmpului apropiat. Unghiul fasciculului în câmp apropiat este determinat de mărimea și frecvența elementului activ al sondei.
- Unghiul fasciculului în câmp îndepărtat: Unghiul fasciculului în câmp îndepărtat, cunoscut și sub denumirea de zonă Fraunhofer, este regiunea dincolo de câmpul apropiat în care fasciculul ultrasonic începe să diverge. În această regiune, diametrul fasciculului crește liniar odată cu creșterea distanței față de sondă. Unghiul fasciculului în câmp îndepărtat este determinat de lungimea de undă a undelor ultrasonice și de dimensiunea elementului activ al sondei.
Unghiul fasciculului și sondele noastre cu ultrasunete
În calitate de furnizor de sonde cu ultrasunete, oferim o gamă largă de sonde cu diferite unghiuri ale fasciculului pentru a satisface nevoile diverse ale clienților noștri. Sondele noastre sunt proiectate și fabricate folosind cea mai recentă tehnologie și materiale pentru a asigura performanță și fiabilitate ridicate.

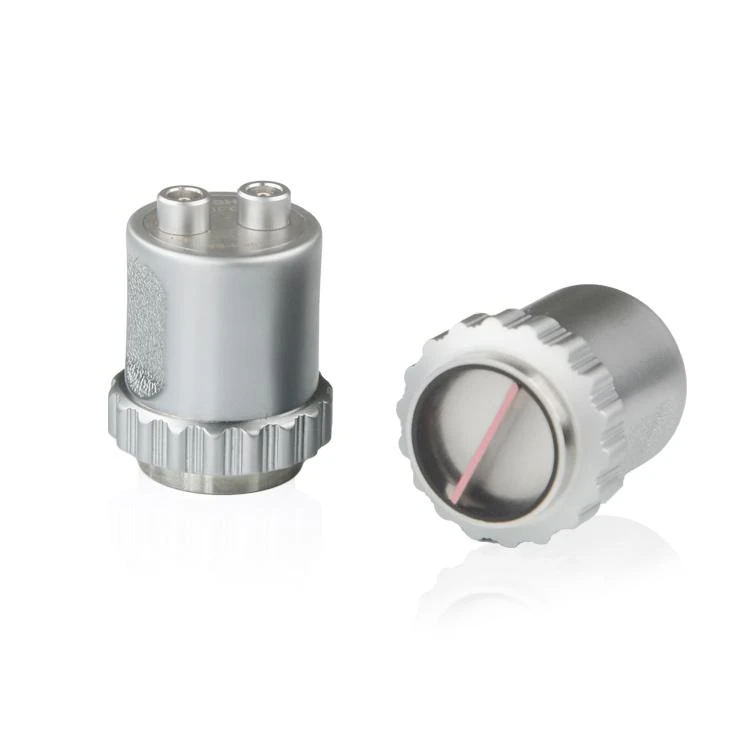

De exemplu, al nostruSondă cu fascicul drept cu două elementeeste o alegere populară pentru aplicațiile în care sunt necesare un unghi de fascicul îngust și o sensibilitate ridicată. Această sondă are două elemente separate, unul pentru transmitere și unul pentru recepția undelor ultrasonice, ceea ce permite un raport semnal-zgomot îmbunătățit și o detectare mai bună a defectelor.
NoastreSondă cu membrană de protecție moale pentru inspecția prin acoperireeste un alt produs inovator care oferă o combinație unică de unghi larg al fasciculului și penetrare mare. Această sondă este concepută special pentru testarea nedistructivă a materialelor acoperite, unde unghiul fasciculului și adâncimea de penetrare sunt cruciale pentru măsurarea precisă a grosimii.
Pe lângă aceste sonde, oferim și o gamă deTraductoare și pene AWScare sunt concepute pentru a îndeplini cerințele specifice ale standardelor Societății Americane de Sudare (AWS). Aceste sonde și pene sunt disponibile în diferite unghiuri și frecvențe ale fasciculului pentru a asigura performanțe optime într-o varietate de aplicații de sudare.
Alegerea unghiului corect al fasciculului pentru aplicația dvs
Selectarea unghiului de fascicul adecvat pentru aplicația dumneavoastră de testare cu ultrasunete este crucială pentru obținerea unor rezultate precise și fiabile. Iată câțiva factori de care trebuie să luați în considerare atunci când alegeți unghiul corect al fasciculului:
- Tipul defectului: Luați în considerare dimensiunea, forma și orientarea defectelor pe care încercați să le detectați. Defectele mici sau apropiate pot necesita un unghi de fascicul mai îngust pentru o rezoluție mai bună, în timp ce defectele mai mari pot fi detectate mai ușor cu un unghi de fascicul mai larg.
- Grosimea materialului: Grosimea materialului de testat poate influența și alegerea unghiului fasciculului. Materialele mai groase pot necesita un unghi de fascicul mai larg pentru o penetrare mai profundă, în timp ce materialele mai subțiri pot fi inspectate eficient cu un unghi de fascicul mai îngust.
- Zona de inspecție: Determinați dimensiunea și forma zonei de inspecție. Un unghi de fascicul mai larg poate fi preferat pentru inspectarea suprafețelor mari, în timp ce un unghi de fascicul mai îngust poate fi mai potrivit pentru inspecția detaliată a zonelor mici.
- Starea suprafeței: Starea suprafeței obiectului de testat poate afecta performanța sondei cu ultrasunete. Suprafețele aspre sau neregulate pot necesita un unghi de fascicul mai larg pentru a asigura o acoperire adecvată și pentru a minimiza pierderea semnalului.
Concluzie
În concluzie, unghiul fasciculului unei sonde cu ultrasunete este un parametru critic care poate avea un impact semnificativ asupra acurateței și eficacității testării cu ultrasunete. Înțelegerea ce este unghiul fasciculului, de ce este important și cum se leagă de aplicația dvs. este esențială pentru selectarea sondei potrivite și pentru obținerea unor rezultate fiabile.
În calitate de furnizor de top de sonde cu ultrasunete, ne angajăm să oferim clienților noștri sonde de înaltă calitate și soluții inovatoare care să răspundă nevoilor lor specifice. Echipa noastră experimentată de ingineri și tehnicieni vă poate ajuta să alegeți unghiul de fascicul și sonda potrivite pentru aplicația dvs., asigurând performanță și precizie optime.
Dacă sunteți interesat să aflați mai multe despre sondele noastre cu ultrasunete sau aveți întrebări despre unghiul fasciculului sau testarea cu ultrasunete, vă rugăm să nu ezitați să ne contactați. Așteptăm cu nerăbdare să discutăm cerințele dumneavoastră și să vă ajutăm să găsiți soluția perfectă pentru nevoile dumneavoastră.
