Analiza parametrilor cu ultrasunete de grosime

Ecartamentul de grosime cu ultrasunete este utilizarea principiului de reflecție a pulsului cu ultrasunete pentru a măsura grosimea materialelor (cum ar fi metale, materiale plastice, ceramică, etc.) un echipament de testare nedistructivă. Această tehnologie nu este utilizată pe scară largă în petrol, chimică, energie electrică, transport maritim, aerospațial și alte industriale, ci și în fabricarea automobilelor, inginerie în construcții, cercetare științifică și predare și multe alte aspecte ale valorii sale de neînlocuit. Indiferent dacă detectează grosimea peretelui vaselor sub presiune, evaluarea gradului de coroziune a conductelor sau monitorizarea îmbătrânirii materialelor de componente structurale, gabaritul de grosime cu ultrasunete poate oferi un suport de date în timp util și precis pentru a ajuta personalul să găsească pericole potențiale de siguranță în timp util, pentru a preveni apariția accidentelor.

În utilizarea gabaritului de grosime cu ultrasunete, conform aplicației reale trebuie să stabilească parametrii și indicatorii, ceea ce este esențial pentru a asigura precizia și eficiența măsurării. În parametrii de măsurare a grosimii cu ultrasunete, frecvența sondei, rezoluția și rata de actualizare este, fără îndoială, factorii cheie care afectează performanța și precizia acesteia. În acest articol, vom analiza în detaliu acești trei parametri pentru a vă ajuta să înțelegeți și să utilizați mai bine gabaritul de grosime.

Frecvența sondei, adică frecvența nominală marcată pe sondă, care se referă la frecvența undelor ultrasonice emise de sondă, este legată de materialul și grosimea plafonului piezoelectric. Alegerea frecvenței sondei afectează în mod direct penetrarea cu ultrasunete și exactitatea măsurării. Sondele cu frecvențe diferite sunt potrivite pentru diferite scenarii de inspecție. În general, cu cât este mai mare frecvența sondei, cu atât este mai mare precizia măsurării, dar cu atât este mai slabă penetrarea; Cu cât este mai mică frecvența, cu atât este mai puternică penetrarea, dar cu atât este mai mică precizia de măsurare.

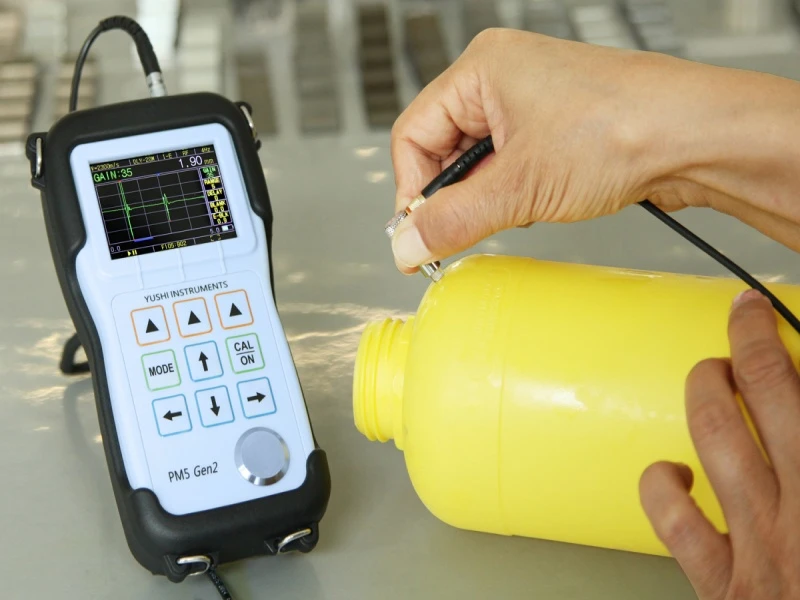

Sonde de înaltă frecvență: potrivite pentru măsurarea materialelor mici, cu pereți subțiri sau a probelor cu suprafețe de contact mici. De exemplu, o sondă de linie de întârziere de 20 MHz cu un diametru mic este capabilă să măsoare grosimea la arcul unei sticle de plastic cu o suprafață de contact mică.

Sonde de frecvență joasă: potrivite pentru măsurarea suprafețelor brute sau a materialelor mai groase. De exemplu, sonda de contact 0. 5MHz, cu diametrul mai mare și o penetrare mai puternică, este capabilă să măsoare grosimea cauciucului.

Rezoluția este un parametru important al manometrului cu ultrasunete, care determină exactitatea rezultatelor măsurării. Cu cât este mai mare rezoluția, cu atât rezultatele de măsurare sunt mai exacte. Un ecartament de grosime de înaltă rezoluție poate oferi rezultate de inspecție mai precise și detaliate și este capabilă să surprindă variații de grosime mai subtile.

Rezoluția gabaritului de grosime cu ultrasunete PM5 Gen2 poate ajunge la 0. 0001mm. Pentru ocazii în care este necesară o măsurare de înaltă precizie, trebuie selectată o rezoluție de X.XXXXX pentru măsurare.

Rata de actualizare, cunoscută și sub denumirea de rata de actualizare a măsurării, este un alt parametru important al calibrelor cu grosime cu ultrasunete care determină viteza de măsurare. O rată de actualizare mai mare înseamnă o măsurare mai rapidă care reflectă modificările grosimii obiectului măsurat într -o manieră mai oportună, ceea ce este important pentru măsurători dinamice sau aplicații care necesită monitorizare continuă.

GAUGE GROSITATEA ULTRASONICĂ YUSHI PM5 Gen2Oferă rate de actualizare de măsurare selectabile de 4Hz, 8Hz și 16Hz, permițând utilizatorului să aleagă rata de actualizare corespunzătoare în funcție de nevoile reale. Când este necesară măturarea rapidă, o rată de actualizare mai mare poate fi selectată pentru a îmbunătăți eficiența de măsurare.

Pentru a rezuma, rezoluția, frecvența sondei și rata de actualizare sunt parametrii cheie ai unui ecartament cu grosime cu ultrasunete și determină performanța și aplicabilitatea gabaritului. Frecvența sondei afectează capacitatea și rezoluția de penetrare, rezoluția afectează exactitatea măsurării, iar rata de actualizare afectează măsurarea în timp real. Atunci când utilizați un gabarit de grosime cu ultrasunete, acești parametri trebuie să fie luați în considerare în funcție de nevoile specifice ale aplicației.
